高壓電纜載流量計算公式
-
來源：金環宇電纜發布日期：2020-04-27 11:07

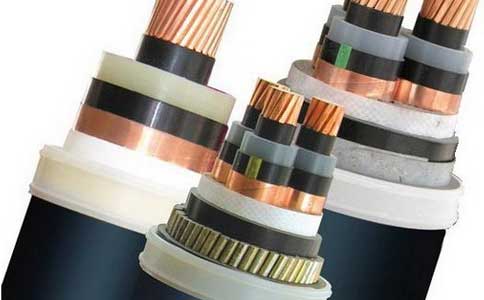

在理論上講，高壓電纜載流量計算公式：
最大載流量=電纜斷面積(mm2)×這種電纜材質的允許最大電流密度(A/mm2)
導線截面積與載流量的計算：
一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的;一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。
如：2.5 mm2 BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A 4 mm2 BVV銅導線安全載流量的推薦值4×8A/mm2=32A
計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍： S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----銅導線截面積(mm2) I-----負載電流(A)
功率計算一般負載(也可以成為用電器，如點燈、冰箱等等)分為兩種，一種式電阻性負載，一種是電感性負載。對于電阻性負載的計算公式：P=UI 對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。 不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。
也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是 I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。所以，上面的計算應該改寫成 I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A) 也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。
相關閱讀：YJV、YJVL10kv高壓電纜載流量高壓電纜載流量
很多人，針對高壓電纜載流量提出這樣的質疑：
1、同樣截面高壓電纜和普通電纜載流量是否一樣?
這個問題就要考慮到高壓電纜材質的一些特殊性能了：
高壓電纜因?yàn)榻^緣等級高，外部膠片厚，散熱性不如低壓電纜，因此同樣截面積的高壓電纜載流量要略小于普通電纜。
2、為什么高壓側進變壓器的電纜只要YJV—8.7/10 3×95 而經過變壓器變壓以后有的低壓側出線為YJV22—4×180+1×95，低壓側的電纜截面積反而比高壓側的大?
因?yàn)槔碚撋献儔浩鞯妮斎牍β实扔谳敵龉β?。功率P=UI，高壓側電壓要高，所以通過電流小，低壓側電壓低，所以通過電流大。如果設計合理的話，你說高壓側用95的電纜，低壓側用4X180的電纜。說明兩側電流比大約1：9，電壓比應9:1，低壓400伏，高壓3600。
