0.6/1KV VV、VLV2芯2.5-185平方電力電纜外徑、重量及載流量表

來源：金環宇電線電纜發布日期：2020-05-28 08:51

金環宇0.6/1KV VV、VLV2芯2.5-185平方聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
2*2.5	11.3	26	20	34	27	158	126
2*4	13.1	35	27	44	35	221	171
2*6	14.1	44	35	56	44	274	199
2*10	16.7	60	46	76	58	378	248
2*16	18.8	80	62	100	77	519	314
2*25	22.3	107	83	129	100	758	433
2*35	24.6	131	102	157	121	978	510
2*50	23.1	152	118	187	145	1217	601
2*70	25.7	194	149	233	179	1613	750
2*95	29.3	238	185	278	215	2157	983
2*120	31.7	275	214	318	247	2658	1162
2*150	35.0	318	246	357	276	3296	1444
2*185	38.6	366	284	404	314	4027	1753

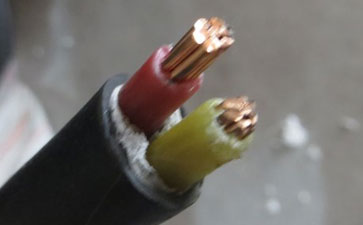

金環宇0.6/1KV VV、VLV2芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

產品標準

本產品按GB/T 12706.1-2008標準組織生產。

低煙低鹵阻燃型電纜按GB/T 12706.1-2008、GB/T19666-2005標準生產。

阻燃、耐火型電纜執行GB/T12706.1-2008、GB/T19666-2005、GA306-2007。

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件：

環境溫：空中敷設為40℃，地埋敷設為25℃。

電纜導體工作溫度70℃。

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分離敷設。

單芯電纜敷設時，若采用三角形排列則為“品”字形，若采用平面排列，電纜間的距離為2倍的電纜外徑。
