YJV、YJLV3+2芯120、150、185、240、300電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-20 14:13

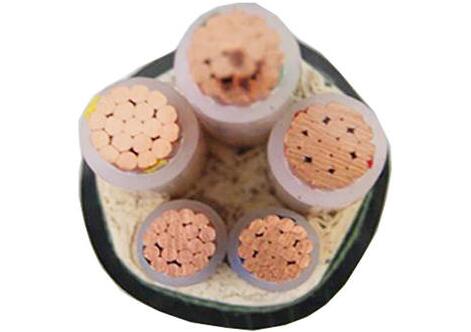

金環宇0.6/1KV YJV、YJLV3+2芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
3*4+2*2.5	14.0	37	29	47	37	302	197
3*6+2*4	15.3	47	39	59	48	404	243
3*10+2*6	17.6	65	50	79	60	592	223
3*16+2*10	20.3	84	65	100	78	879	457
3*25+2*16	24.0	110	87	130	100	1338	675
3*35+2*16	25.9	135	105	155	120	1650	801
3*50+2*25	30.4	170	130	185	140	2355	1115
3*70+2*35	34.8	215	165	225	175	3213	1477
3*95+2*50	39.7	265	205	270	210	4353	1966
3*120+2*70	44.6	310	240	305	240	5566	2466
3*150+2*70	48.6	350	270	350	265	6600	2942
3*185+2*95	54.0	405	315	385	300	8264	3645
3*240+2*120	60.2	480	375	445	350	10501	4549
3*300+2*150	66.6	555	435	505	390	13044	5604

金環宇0.6/1KV YJV、YJLV3+2芯交聯電力電纜產品主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
