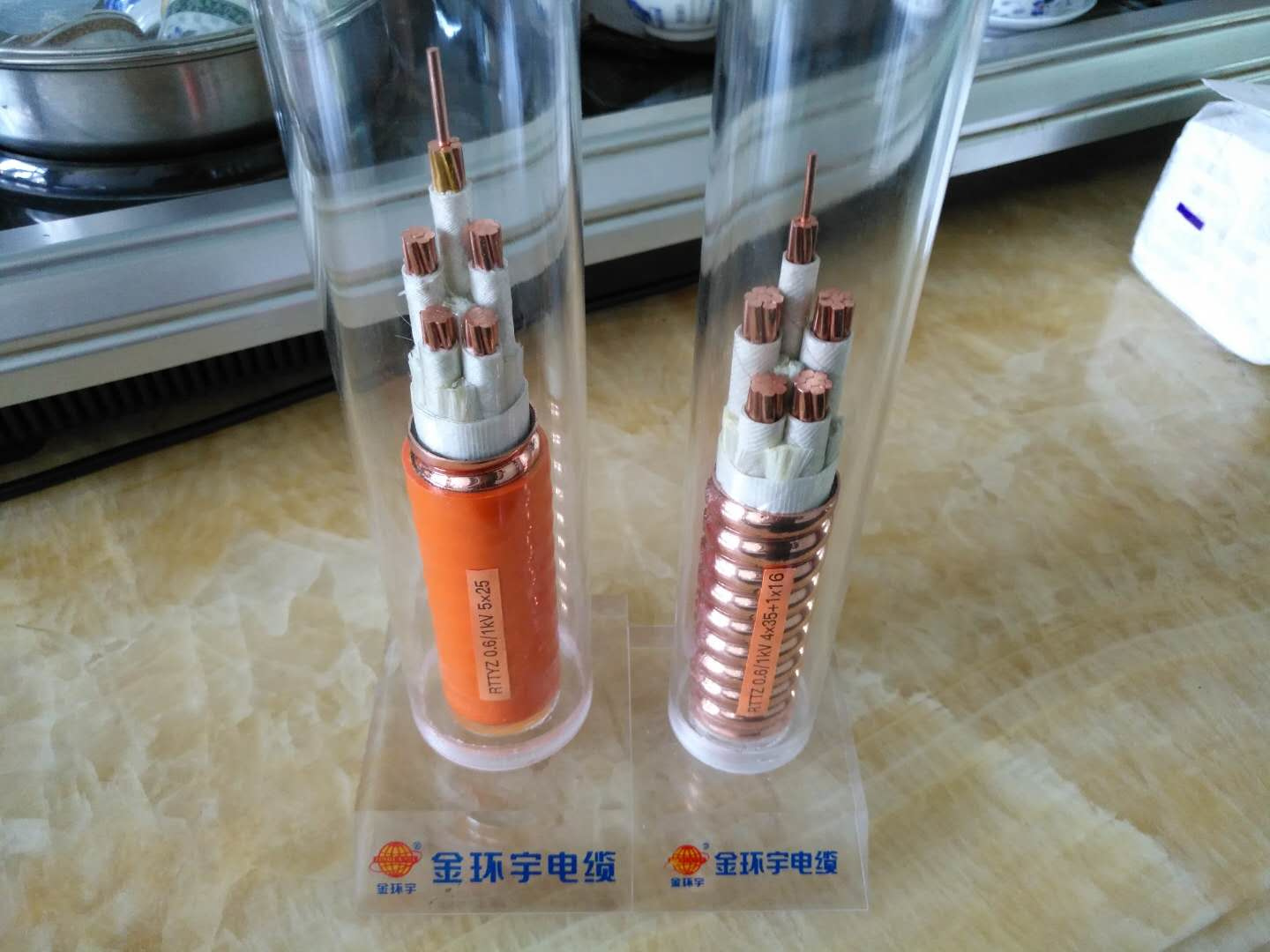

金環宇0.6/1kV RTTYZ礦物絕緣波紋銅護套電力電纜

金環宇0.6/1kV RTTYZ礦物絕緣波紋銅護套電力電纜

電纜結構

電纜導體：GB/T3956-2008中第一種或第二種鍍金金屬或不鍍金屬層退火銅導體。

絕緣層：云母帶礦物絕緣

銅護套：采用軟銅帶氬弧焊接壓紋結構，具有良好的導電性能、防火性能、抗機械撞擊、彎曲性能好等特性(可做地線使用)。

外護套(若有)：采用低煙無鹵材料、聚氯乙烯材料。

礦物質電纜型號規格

RTTZ 0.6/1kV銅芯云母帶礦物質絕緣波紋銅護套電力電纜

RTTYZ 0.6/1kV銅芯云母帶礦物質絕緣波紋銅聚烯烴護套電力電纜

RTTVZ 0.6/1kV銅芯云母帶礦物質絕緣波紋銅聚氯乙烯護套電力電纜

執行標準

GB/T 34926-2017 《額定電壓0.6/1kV及以下銅芯云母帶礦物絕緣波紋銅護套電纜及終端》

電纜的使用特性

1、對于有非金屬護套的電纜，安裝時的環境溫度應不低于0℃;對于金屬護套的電纜沒有條件限制。

2、敷設安裝最小彎曲半徑：

電纜外徑D≤12，電纜最小彎曲半徑為6D，連接和終端的電纜最小彎曲半徑為4D。

電纜外徑12

電纜外徑20

電纜外徑D>40，電纜最小彎曲半徑為20D，連接和終端的電纜最小彎曲半徑為18D。

3、電纜的額度工作溫度

電纜正常運行時的最高溫度為90℃，短路時(最長持續5S時)導體最高溫度為250℃;

4、適用范圍：電纜可用于因電纜回路易受著火蔓延影響或火災直接影響場所。

5、耐火特性：耐火燃燒試驗時的火焰溫度為950℃~1000℃，燃燒時間為180分鐘?？山?jīng)受《BS6378:2.13在火焰條件下的電纜線路完整性耐火試驗方法》和《BS8491:2008用作煙和熱控制系統及其他現役消防系統部件的大直徑電力電纜的耐火完整性評估方法的檢驗》。
