三相五線制電纜型號大全
-
來源：金環宇電纜發布日期：2020-03-12 15:45

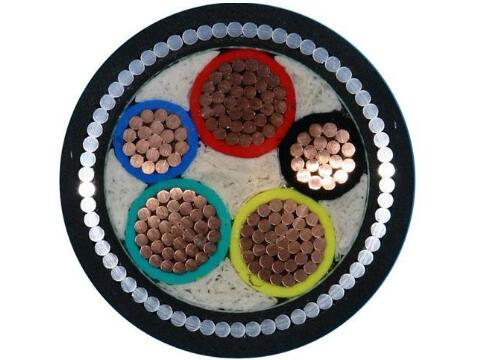

五芯電纜由5根相互絕緣的導線絞合而成。外有加電纜保護層。常用於：三相五線制中。
三相五線制中五線指的是：3根相線加一根地線一根零線。一般用途最廣的低壓輸電方式是三相四線制，采用三根相線加零線供電，零線由變壓器中性點引出并接地，電壓為380/220V，取任意一根相線加零線構成220V供電線路供一般家庭用，三根相線間電壓為380V，一般供電機使用。
五芯電纜線有哪些型號規格
我國電力 電纜的標稱截面積系列為2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2

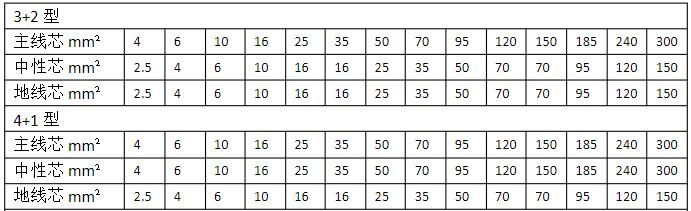

纜芯分為五芯型、“3+2”芯型和“4+1”芯型。
“3+2”芯型
五芯電纜適用于TN-S和TN-C-S系統(國內早期稱三相五線制)，其中三根線為工作線(L1/L2/L3或A/B/C)，一根線為零線(N(NETUAL)線或中性線)，一個為保護線(PE/E線或地線)。相對于TN-C或TT系統來說，TN-S和TN-C-S零線取自變壓器中性點，能降低不均衡電流對電路的影響，PE線和N線分開避免三相不均衡時保護線帶電，且N線可以裝漏電保護器。所以目前所有民用電氣系統和大部分工業電氣系統都采用TN-C-S或TN-S系統。
