金環宇電線電纜：電線顏色代表什么線
-
來源：金環宇電線電纜發布日期：2020-04-24 10:34
電線顏色是在使用電線時大家都比較關注的，很多人對于電線顏色都不了解不知道電線顏色代表什么。家庭用電一般都是三相電然而三相電線顏色很多人還不了解不知道每根電線代表什么。今天金環宇電線電纜小編就跟大家分享下電線顏色代表什么線。
電線顏色代表什么線

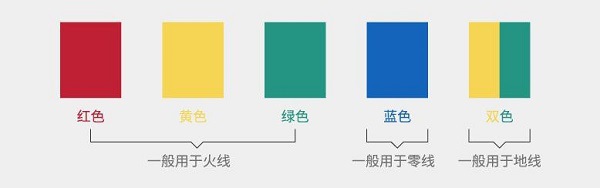

一般規定：三相電線顏色為黃、綠、紅，分別為A、B、C三相，藍色為零線，黃綠相間的為接地線，接線時黃、綠、紅接火線，藍色接零線，黃綠相間的線接到PE保護線上或者接到設備外殼上(外殼已與地網連接)。有時四線顏色區分不太明顯時，三根截面一樣的為火線，截面稍小的為零線。你說的變壓器也許是控制回路的電源，如是380V，接到任意兩根火線上;如是220V，則接一根火線，一根零線。
實際操作：安全為上紅色是火線，藍色是零線，黃色或黃白相間的是地線。相線一般是黃、綠、紅，保護中性線(PEN線)是黑色，保護線(PE線)是黃綠雙色線，保護線在任何情況下都嚴禁作相線使用。
根據《住宅裝飾裝修工程施工規范》GB 50327-2001 16.1.4條規定：
“配線時，相線與零線的顏色應不同;同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線”
根據規范，可以得出：保護線(PE)即地線必須(強制性規定)用黃綠雙色線，零線用藍色,(不是強制性規定，在條件許可時，應選擇藍色線),相線不使用藍色即為紅、黃、綠色。(相線顏色還未一致起來，不同公司可能規定不一樣。下面用顏色方式可以參考。零線勻用藍色，如果用于插座，相線用紅色。燈路進線用紅色，燈路控制線或雙控線用黃色和綠色)

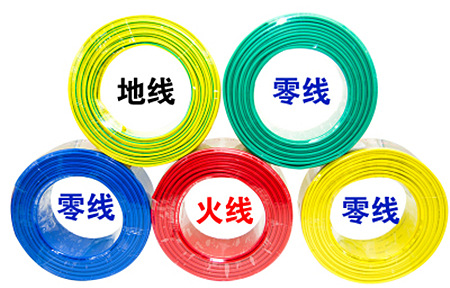

金環宇電線
按規定顏色布線插座圖：紅色、藍色、雙色線穿入插座底盒。紅色作火線，藍色作零線，雙色線作地線。按規定顏色穿線，施工也方便，紅色線火線與插座L極連接，藍色零線與N極連接，雙色線與接地標識連接。
按規定顏色燈路布線圖：進火線用紅色，零線用藍色，控制線用黃色(也可使用綠色)
以上內容就是金環宇電線電纜：電線顏色代表什么線的簡單分享，希望對大家有所幫助。
