什么是功率因數？及提高功率因數方法

來源：金環宇電纜發布日期：2020-03-28 11:03

什么是功率因數

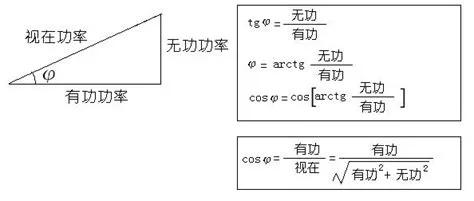

在工業企業中，電動機、變壓器等用電設備都具有電感特性，它們工作時既要從電網吸收有功功率用于做功，還要從電網吸收無功功率建立磁場。功率因數cosΦ就是反映總電功率中有功功率所占的比例大小，即有功功率與視在功率的比值，是衡量電氣設備效率高低的一個系數。功率因數越接近于1，說明其消耗的無功電量越少，電力有效利用程度越高;相反，功率因數越低，則消耗的無功電量越多，電力沒有得到充分有效的利用。有功功率P、無功功率Q與視在功率S的關系如下所示。

由此可知用電設備的有功功率不僅隨電壓與電流的大小變化，而且也隨電壓與電流之間的相位差而變化。當電路中有功功率恒定時，無功需要量越大，其視在功率也就越大，而為滿足用電設備的需要，勢必要增大變壓器及線路的容量。這樣不僅增加了投資，而且增大了設備和線路的損耗，浪費了電力。另外無功功率需要量的增大，還使變壓器及線路的電壓損失增大，劣化電能質量，為此，必須提高功率因數，才能減少無功損耗。相關閱讀：功率因數如何計算?

提高功率因數方法

1)提高自然功率因數

一般來說，工礦企業無功功率中，異步電動機要占60%以上，電力變壓器要占20%左右，因此，電力系統的自然功率因數是滯后且小于1的。要想提高系統的功率因數，就要設法改善異步電動機和電力變壓器運行工況，以利于提高自然功率因數。提高自然功率因數的措施主要有以下幾種：

①合理選用異步電動機。異步電動機在額定負載(功率)時的功率因數為0.85~0.9，而在空載時的功率因數僅為0.2~0.3。空載或輕載時的效率肯定也要降低。因此，應根據負荷特牲和運行工況，合理選擇異步電動機的容量，使其在高效率、高功率因數范圍內工作。

工礦企業中異步電動機使用數量很多，而且在選擇時總希望電動機有較大的裕量，很多情況下形成了 “大馬拉小車” 的現象。這是造成工業企業功率因數低的重要原因之一?？梢詫ω?fù)荷不足的異步電動機，用鉗形電流表測量電流或利用測繪負荷曲線的方法確定適當?shù)碾妱訖C(jī)容量，而后以小容量電動機代替之。用小容量電動機代替負荷不足的大容量電動機，一般可使功率因數提高20%左右;一般電動機負荷高于70%左右時可以不換，當電動機負荷低于40%時，應對節能效果進行考核后合理更換。

② 輕負荷電動機降壓運行。輕負荷電動機降壓運行可以降低其無功功率的需要量，從而提高了供電系統的功率因數。當然，降壓運行也使電動機的輸出轉矩減小，這一點必須充分考慮到。一般認為，電動機負荷系數在0.45以下時。可將正常運行時為△接線的電動機改為Y形接線更為合理，從而使功率因數及效率都會有所提高。

③電力變壓器的合理運行。電力變壓器不宜輕載運行，因?yàn)樽儔浩饕淮蝹?cè)的功率因數不僅與負荷的功率因數有關，而且與負荷率有關。若變壓器滿載運行時，一次側的功率因數僅比二次側低3%~5%;若變壓器輕載運行，當負荷率小于0.6時，一次側的功率因數將顯著下降，可達11%~18%。所以，電力變壓器在負荷率0.6以上運行時才較為經濟，一般在75%~80%比較合適。為了充分利用設備和提高功率因數，電力變壓器不作輕載運行。變壓器負荷率小于30%時，應更換容量較小的變壓器。

④ 合理安排和調整工藝流程。合理安排和調整工藝流程，以改變電動機設備的運行狀況，限制電焊機和機床電動機的空載運轉，即采用空載自動延時斷電裝置。

⑤ 異步電動機同步化運行。對于負荷率不大于0.7及最大負荷不大干90%的繞線式異步電動機，必要時使其同步化運行，即當繞線式異步電動機在啟動完畢后，向轉子三相繞組輸入直流勵磁，即產生轉矩把異步電動機轉入同步運行，其運行狀態與同步電動機相似，在勵磁過剩的情況下，電動機可向電網輸送無功功率，從而達到提高功率因數的目的。

2)提高功率因數的補償法

所謂補償法，就是采用無功功率的設備來補償用電沒備所需的無功功率，以提高功率因數。采用補償法，無疑需要增添補償設備。所以從整體來看，應首先采用提高自然功率因數的方法，但當功率因數達不到供電部門或設計規范要求時，則需采用專門的補償設備進行補償。常用的補償無功功率方法有：采用并聯電容器，選用同步電動機，采用同步調相機等。
