如何根據功率配電線對照表
-
來源：金環宇電線電纜發布日期：2020-03-20 11:56
我們常聽到電工師傅說要配幾個"平方"的電線，比如1.5平方、2.5平方、4平方等，那么應該如何去配電線呢?簡單分析一下。
電線的載流量

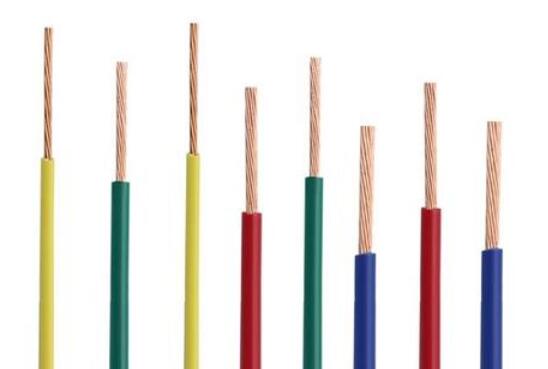

家用的電線一般有硬線和軟線，硬線：稱為BV電線，主要用于供電、照明、插座、空調等，硬線有一定的硬度，在折角，拉直方面會更加方便一些。
軟線：稱為BVR電線，適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電纜電線如配電箱。軟線相對硬線制作復雜，高頻電路軟線比硬線載流量大。家庭裝修使用一般是采用BV或者BVR線纜。
電線的"平方"決定了電線承載電流的大小，電流的大小才是直接決定了電線規格。電線的"平方"也就是電線的橫截面積，單位是"平方毫米"，因此通過功率來配電線，其實是根據電流的大小來選擇電線的。
電流的估算
電線的載流量一般是粗略估算的，很多電工師傅都有一個口訣"2.5以下的乘以9 ，往上減一順號走;三十五乘以3.5，往上加一減點五……"，什么意思呢?
前一句的意思是:2.5平方以下的電線載流量是橫截面積*9，也就是2.5平方電線的載流量為2.5*9=22.5A;1.5平方電線為：1.5*9=13.5A。2.5以上平方的線，比2.5平方大一個平方的以上的，倍數逐漸遞減1倍，比2.5平方大的也就是4平方、6平方、10平方等。也就是4平方載流量:4*8=32A，6平方載流量:6*7=42A，10平方載流量:10*6=60A。
后一句的意思是:35平方的電線載流量是橫截面積*3.5，也就是35*3.5=122.5A;比35平方大一個平方以上的電線，乘倍數減去0.5，50平方電線載流量：50*3=150A;70平方電線載流量：70*2.5=175A。
電線的選擇
知道了電線的載流量，我們就可以換算成常見的功率，以便于電線的選擇。根據以上我們可以計算得出，1.5平方=13.5A，2.5平方=22.5A，4平方=32A。民用的家庭電路電壓都是220V，根據功率的計算公式，P=U*I可得，1.5平方電線的功率大約是=220V*13.5=2970W，2.5平方電線功率大約是4950W，4平方電線的功率大約是7040W。

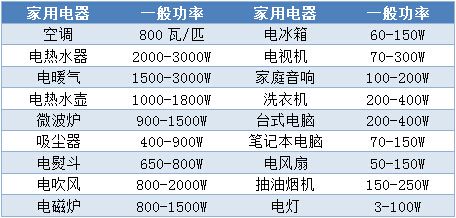

我們常見的家電設備的功率如圖:
家電設備的功率可以在設備的銘牌上面直接查看，算出總設備的功率之和就可以知道需要多大平方的電線。一般情況下電線選擇時可以考慮滿足總功率的電線時選擇大一個平方的電線。
